Descriptif

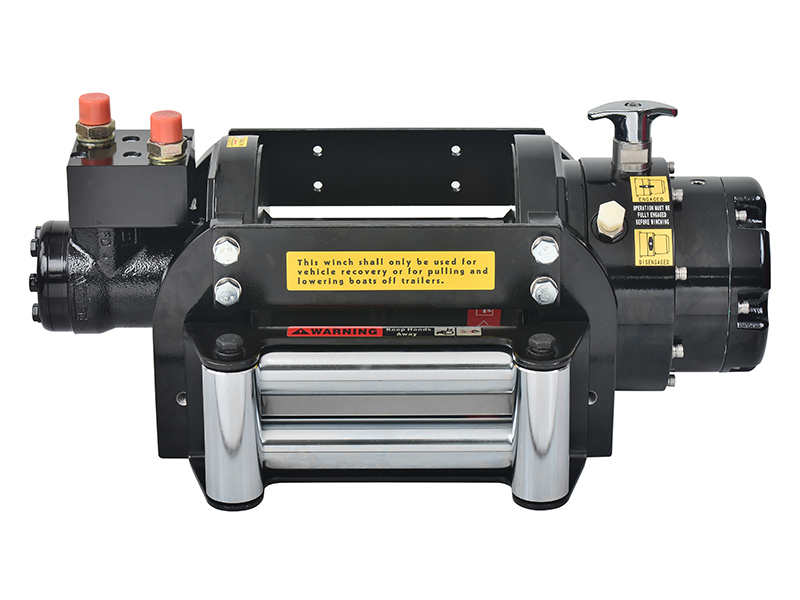

- Référence : PN 680816
- Traction nominale : 3 630 kg / 8 000 lb (classe SAE J706)
3 560 kg (classe EN 14492-1) - Vitesse de ligne (à 1ère couche de câble): 15 mpm à 60 l / min (49 fpm à 15,9 g / min)
- Pression de fonctionnement: 150 bar / 2175 psi
- Débit d'huile max: 60 l / min (15,9 g / min)
- Moteur hydraulique: 77,8 cm 3 / tr (4,7 in 3 / tr)
- Rapport d'engrenage: engrenage planétaire à 2 étages 16: 1
- Construction du treuil: boîtiers en aluminium moulé sous pression avec tambour en acier
- Embrayage (Freespooling): couronne dentée rotative
- Frein: Frein de frein appliqué par ressort avec valve excentrée fournie
- Rotation du treuil: le câble métallique doit être orienté sous le bobinage uniquement
- Diamètre du baril de tambour: 90 mm (3,5 ")
- Diamètre de la bride du tambour: 201,5 mm (7,9 ”)
- Distance entre brides: 190 mm (7,5 ") -
- Modèle de boulon de montage: 228,6 x 171,2 mm (9 ”x 6,7”); 311,2 x 114,3 mm (12,3 "x 4,5")
- Câble métallique recommandé:
10 mm x 30,5 m (3/8 "x 100 ') , qualité 1 960 N / mm 2 (EIPS) avec une résistance à la rupture minimale de 69,8 kN (15663 lbf) requis pour les classifications SAE J706 et EN 14492-1 - Poids du treuil: 35,5 kg / 78,1 lb - Std. tambour
- Poids brut: 43,3 kg / 95,3 lb - Std. tambour
- Dimensions de la boîte, (L x P x H): 615 x 380 x 300 mm (24,2 "x 15" x 11,8 ")
Conforme aux exigences EN 14492-1 pour le treuil de récupération du véhicule:
* Le coefficient de fonctionnement pour la première couche de câble sur le tambour doit être d'au moins 2.
* Le rapport D / d au centre du câble doit être d'au moins 10 pour le tambour .
* Le franc-bord du tambour doit avoir un diamètre de câble d'au moins 1,5 x
