Descriptif

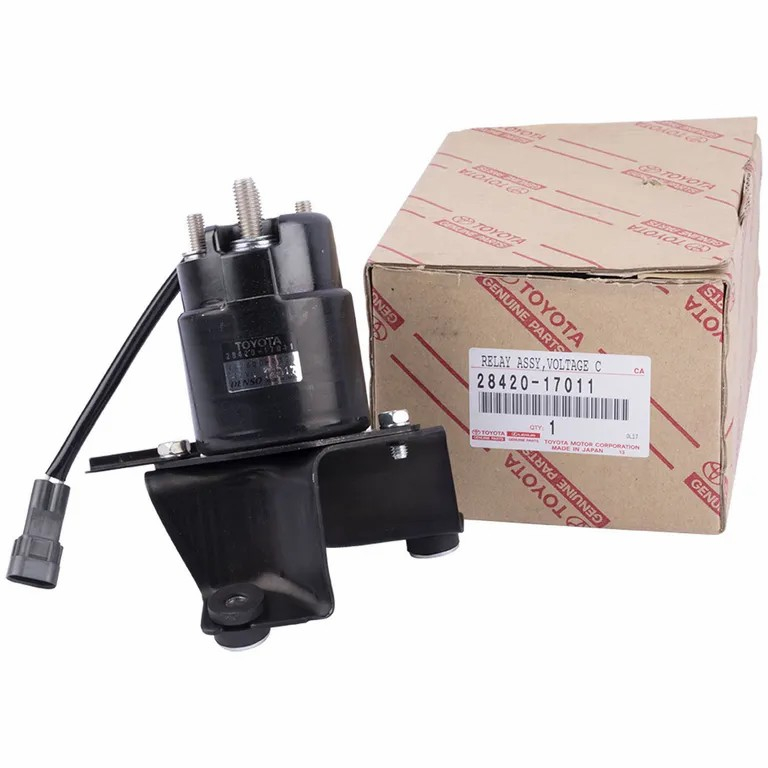

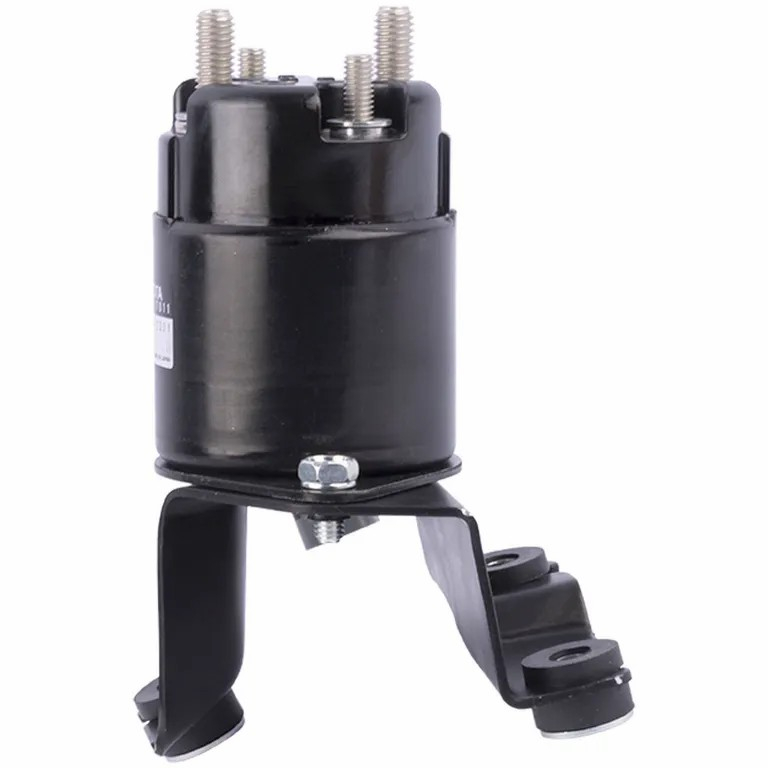

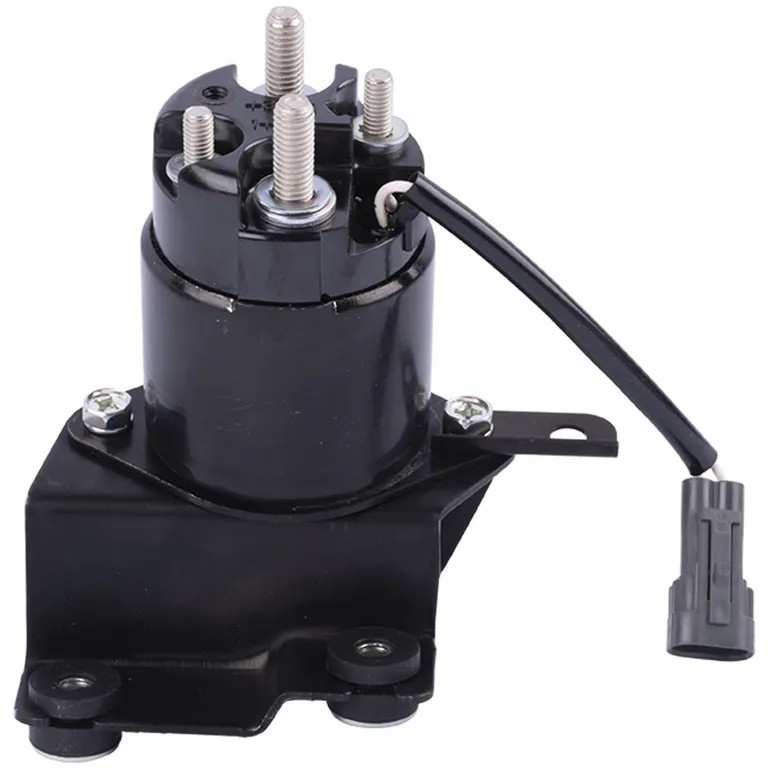

Relais de couplage série/parallèle permettant d'utiliser deux batteries 12 V pour alimenter le démarreur en 24 V tout en conservant l'ensemble des équipements du véhicule en 12 V.
Fonctionnement
- En utilisation normale : les deux batteries sont couplées en parallèle et alimentent tout le réseau du véhicule en 12 V.
- Lors du démarrage : le relais, piloté par le boîtier temporisateur Toyota, bascule automatiquement les deux batteries en série afin de fournir 24 V uniquement au démarreur.
- Une fois le moteur démarré : le relais revient immédiatement en configuration 12 V pour permettre la recharge normale des batteries et l'alimentation des équipements.
Symptômes d'un relais défectueux
- Démarrage impossible ou aléatoire.
- Le relais claque mais le démarreur ne tourne pas.
- Seulement 12 V présents au démarreur au lieu de 24 V pendant le lancement.
- Problèmes de charge d'une ou des deux batteries.
Compatibilité
- Toyota Land Cruiser HDJ80 (12 soupapes et 24 soupapes)
- HZJ80
- FZJ80 équipés du système de démarrage Toyota 12/24 V.
