Descriptif

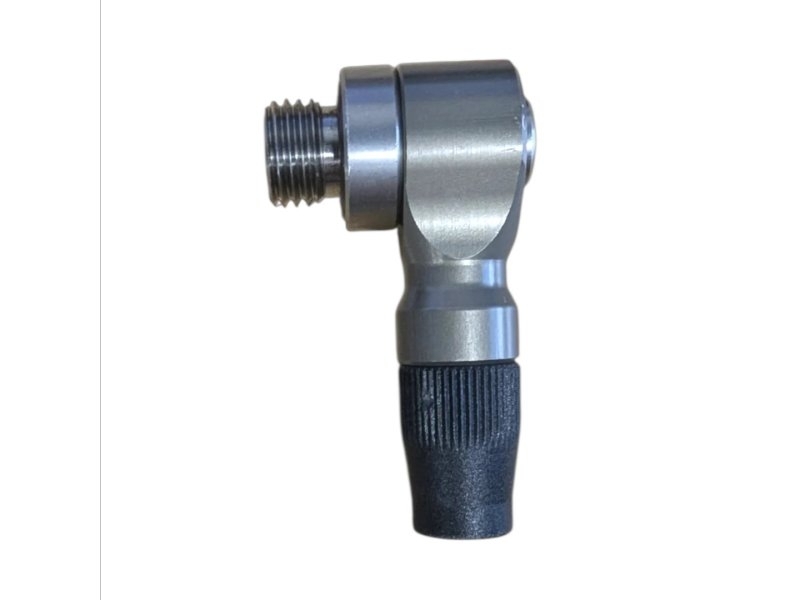

Le raccord banjo Apex X02-06-005 est conçu pour raccorder un flexible d’air tressé Apex 3/8" à un enrouleur Compact Reel System (CRS).

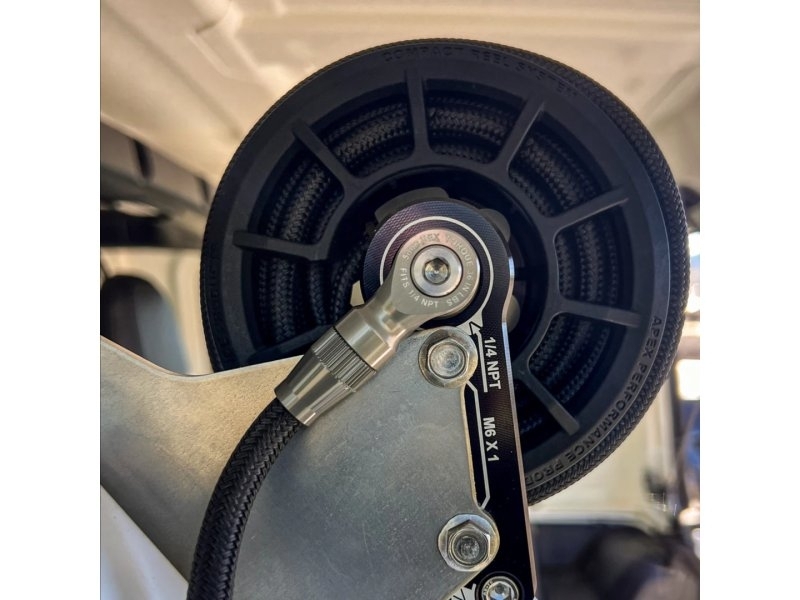

Il assure la liaison entre le flexible et l’enrouleur afin de permettre la circulation de l’air au sein d’un système de gonflage embarqué. Sa conception compacte facilite l’intégration du flexible tout en conservant un montage propre et peu encombrant.

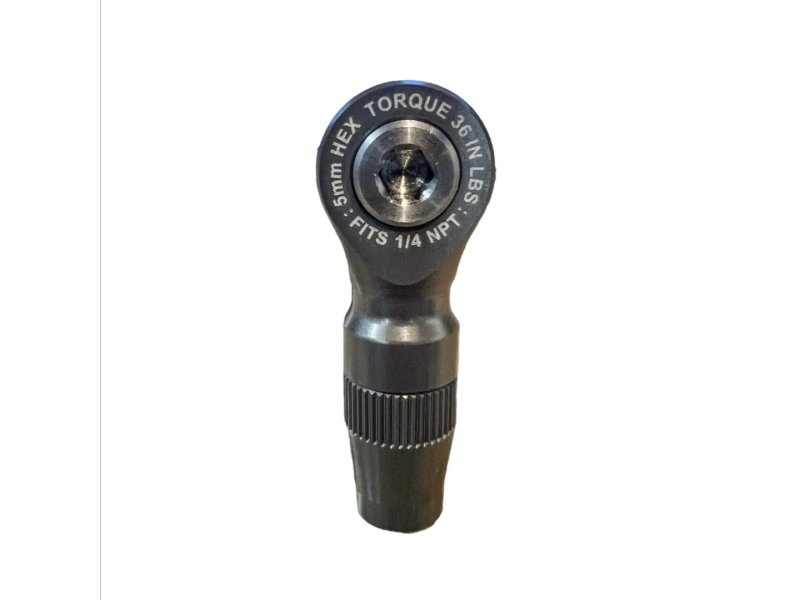

Le raccord côté port est en 1/4 NPT et il est spécifiquement prévu pour fonctionner avec les flexibles tressés Apex utilisés sur les systèmes de gonflage haut débit de la marque.
Contrairement à un raccord NPT classique, l’étanchéité est assurée par un joint torique et non directement par le filetage. En cas d’utilisation sur un équipement autre qu’un enrouleur CRS, la surface d’appui du port doit donc être parfaitement plane afin de permettre au joint torique d’assurer correctement l’étanchéité.
▌Points forts
- Conçu pour les systèmes Apex Compact Reel System
- Compatible avec les flexibles tressés Apex 3/8"
- Raccord côté port 1/4 NPT
- Format banjo compact
- Facilite l’intégration du flexible sur l’enrouleur CRS
- Étanchéité assurée par joint torique
- Adapté aux systèmes de gonflage embarqués
- Montage compact et propre
